opis produktu

Płytka testowa pcba Quick Charge Adapter szybkiego ładowania QC montaż PCB Płytka wykrywania mocy Do ładowarki ściennej Ładowarka PD

Przegląd

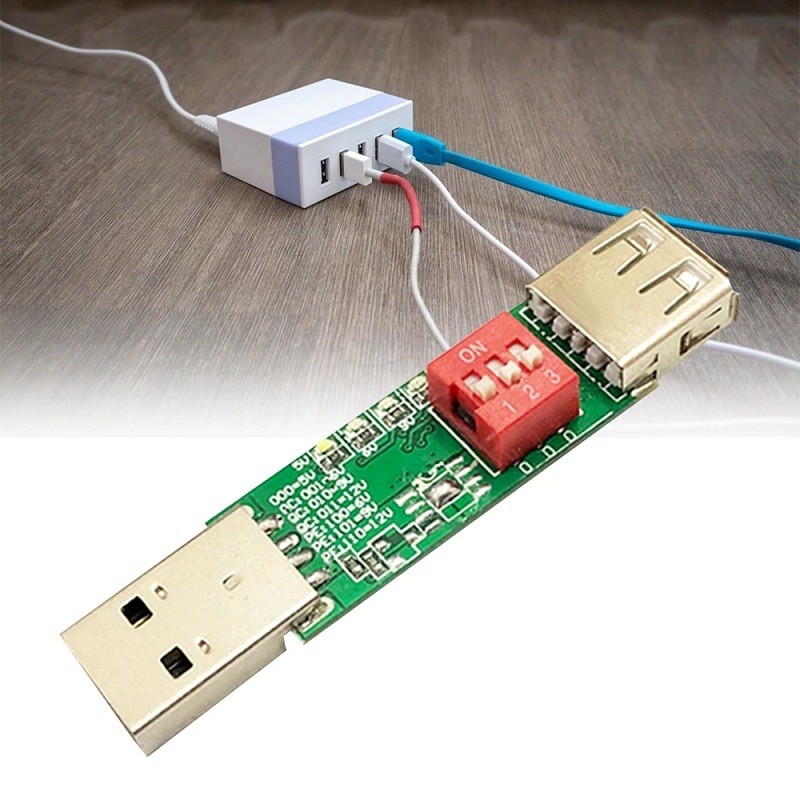

Jest to płyta testowa adaptera szybkiego ładowania. Po wabiku jest to wyjście stałego napięcia, napięcie jest ustawiane za pomocą kodu wybierania, a odpowiednie stałe napięcie jest wyprowadzane. Proszę potwierdzić, czy napięcie wyjściowe odpowiada napięciu zapotrzebowania obciążenia wcześniej użytkowania, aby uniknąć niepotrzebnych strat spowodowanych spaleniem ładunku.

Specyfikacja

1. Nazwa produktu: Płytka testowa adaptera szybkiego ładowania

2. Odpowiedni protokół: QC2.0 / QC3.0 3. Odpowiednie produkty: Ładowarka / zasilanie mobilne

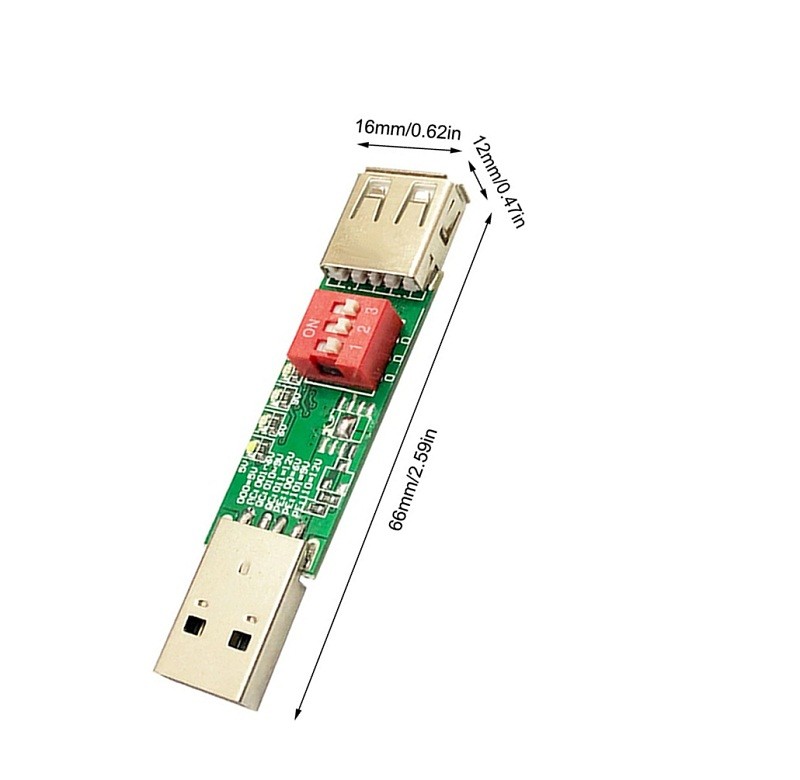

4. Temperatura pracy: -25 ℃ ~ 85 ℃ 5. Wilgotność pracy: 5% ~ 95% RH 6. Rozmiar: 66 * 16 * 12 mm

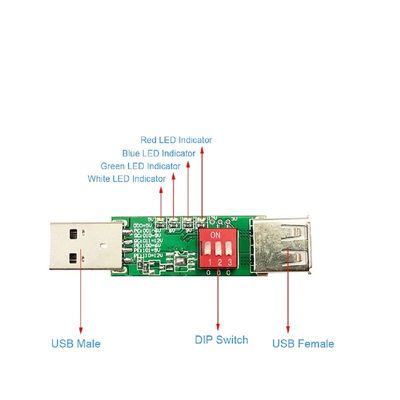

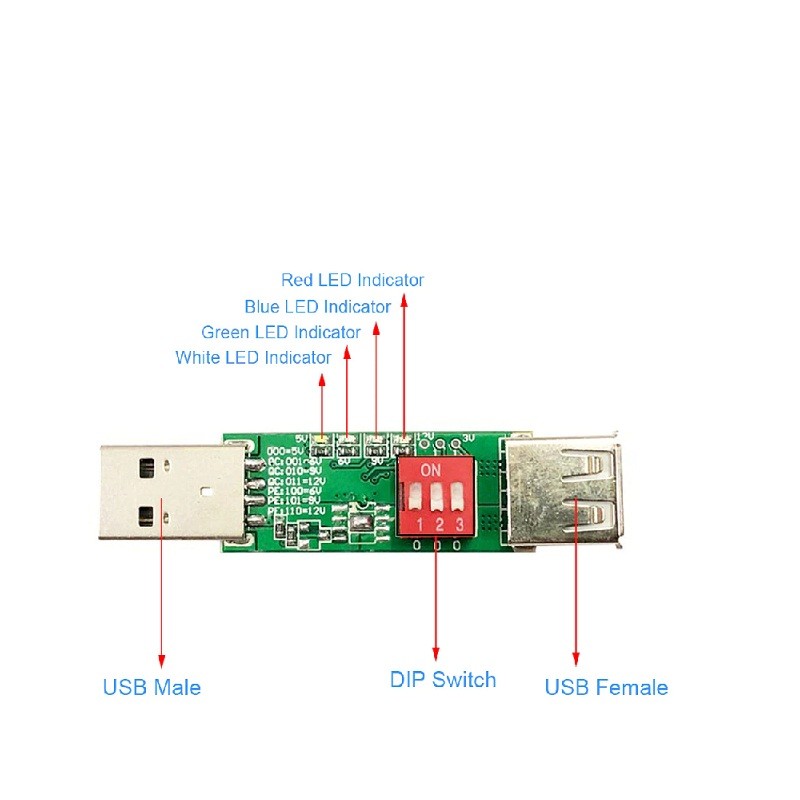

Przełącznik DIP: 1. Poprzez 8 różnych kombinacji przełączników DIP zdecydowano się wyprowadzić 8 różnych napięć.

2. Przełącznik tarczowy na górze oznacza „0”, a przełącznik na dole to „1”.

3. Przełącznik znajduje się w pozycji 001, co oznacza, że ​​protokół wyjściowy to QC2.0, napięcie wyjściowe wynosi 5 V i świeci się zielone światło.4. przełącznik znajduje się w pozycji 010, co oznacza, że ​​protokół wyjściowy to QC2.0, napięcie wyjściowe wynosi 9 V i świeci się czerwona lampka.

5. Przełącznik jest w pozycji 100, co oznacza, że ​​protokół wyjściowy to QC2.0, napięcie wyjściowe wynosi 12 V i świeci się niebieskie światło.6. przełącznik znajduje się w pozycji 011, co odpowiada protokołowi wyjścia QC3.0, napięcie wyjściowe wynosi 5 V i świeci się zielone światło.7.Pozycja przełącznika na 101 oznacza protokół wyjścia QC3.0, napięcie wyjściowe wynosi 6 V, a niebiesko-zielone światło jest włączone.8. przełącznik znajduje się w pozycji 110, która reprezentuje protokół wyjścia QC3.0, napięcie wyjściowe wynosi 9 V, a światło jest niebiesko-czerwone.9. Przełącznik znajduje się w pozycji 111, co odpowiada protokołowi wyjścia QC3.0, napięcie wyjściowe wynosi 12 V, a światło jest niebiesko-czerwono-zielone.

Funkcja:

1. PCBA wykorzystuje protokół inteligentnego wykrywania Qualcomm QC2.0-QC3.0 do wyboru napięcia wyjściowego.Jest kompatybilny ze wszystkimi ładowarkami Qualcomm QC2.0-QC3.0 i mobilnymi produktami zasilającymi Qualcomm QC2.0-QC3.0 na rynku.Używa przełącznika dwustabilnego, aby wybrać stałe napięcie wyjściowe do testowania starzenia, a odpowiednie diody LED są włączone.4. Gdy jest używany, nie ma możliwości odłączenia, a dane testowe są dokładne.
